目錄
1 概述
2 儀器主要技術性能
3 儀器結構
4 儀器使用
5 儀器的維護與維修
6 儀器的成套性
7 附錄
1 概述
歡迎您選用PHBJ－260型便攜式pH計，請您在初次使用或長時間未使用本儀器前先詳細閱讀使用說明書，它將幫助您更好的使用本儀器。
1.1 適用范圍
PHBJ－260型便攜式pH 計是一臺智能型的分析儀器，它適用于石油、化工、醫藥、電廠、環保、高等院校和科研機構等單位。既可測量水溶液中pH值，也可測量各種離子選擇電極的電極電位和溶液溫度。儀器外形新穎、攜帶方便，適用于現場和野外操作。儀器電池連續工作壽命長，亦可作為實驗室的常規分析設備。
1.2 儀器特點
● 儀器采用微處理器技術，具有全自動校準和斷電保護等功能。
● 儀器采用低功耗設計，有欠壓顯示標志。
● 儀器可配E－301－C型三復合電極，亦可配E－201－C－9復合pH電極和T－818－B－6型溫度電極。
● 可選擇五種pH緩沖溶液對儀器進行一點或二點標定。
● 儀器具有自動溫度補償和手動溫度補償兩種方式。
● 用戶通過調節等電位點，可以測量純水、超純水和鍋爐水的pH值。
● 儀器對測量結果可以貯存、刪除、查閱。最多可貯存各100套pH或mV測量的實驗數據。
● 儀器帶有RS－232接口，可接TP－16型串行打印機打印當前測量結果或貯存的數據；亦可接計算機通訊，傳遞當前測量數1
據或貯存數據。
● 儀器采用寬屏幕液晶背光顯示，數字清晰，同時具有操作提示功能，使用簡單方便。采用新型材料PC面板，可靠性好。
● 儀器機箱防護等級為IP65，防水防塵，適用于野外作業。
1.3 儀器功能
儀器具有兩種工作狀態，測量狀態和模式狀態，在不同的狀態下具有不同的功能。下表顯示了在相應狀態下的各種儀器功能。
工作狀態 | 功能 | 操作方法 |
測量狀態 | pH/mV/溫度值測量 | 4.1.3 |
即時打印 | 4.3.5.a | |
數據貯存 | 3.3.3 | |
通訊 | 4.3.8 | |
模式狀態 | 等電位點設定 | 4.3.1 |
標定 | 4.2 | |
手動溫度設定 | 4.3.2 | |
貯存數據打印 | 4.3.5.b | |
查閱 | 4.3.6 | |
刪除 | 4.3.4 |
2 儀器主要技術性能
2.1 測量范圍
pH：(0.00～14.00)pH
mV：(－1800～1800)mV
溫度：(-5.0～105.0)℃
2.2 儀器級別：0.01級
2.3 分辨率
pH：0.01pH
mV：1mV
溫度：0.1℃
2.4 電子單元基本誤差
pH：0.01pH
mV：±0.1%(FS)
溫度：0.3℃
2.5 儀器基本誤差
pH: ±0.02pH±1個字
溫度：±0.5℃±1個字
2.6 電子單元輸入阻抗
≥1×1012Ω
2.7 儀器重復性誤差
≤0.01pH
2.8 pH溫度補償范圍
(-5.0～105.0)℃
2.8 標定方式
標定溫度范圍(0.0～60.0)℃
一點或二點自動標定
2.9 用于校準儀器的五種標準緩沖溶液(25.0℃)：
0.05摩爾/升 草酸氫鉀 1.67pH
0.05摩爾/升 磷苯二甲酸氫鉀 4.00pH
0.025摩爾/升 混合磷酸鹽 6.86pH
0.01摩爾/升 硼砂 9.18pH
飽和氫氧化鈣 12.45pH
2.9 儀器正常工作條件
環境溫度： (5～35)℃
環境防護等級：IP65
供電電源：4節AA堿性電池
除地磁場外，周圍無電磁場干擾
2.10 外形尺寸210×86×50(長×寬×高)
2.11 重量 約0.5
2.12 最大額定功率(mW):約35
3 儀器結構
3．1 儀器組成

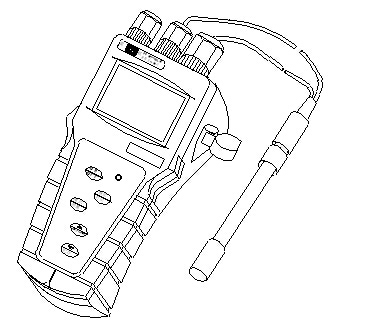

圖1儀器整機圖
儀器由電子單元和電極系統組成，既可以配用E-301-C型三復合電極，亦可配用E-201-C-9型復合電極和T-818-B-6型溫度電極，方便用戶的使用和維護。
注意：儀器包裝配用E-301-C型三復合電極。
3.2 顯示
儀器采用寬屏幕液晶顯示，若按住“背光”鍵，則液晶處于背光顯示狀態，數字清晰，同時具有操作提示功能，能指示多種工作狀態。
下圖顯示了液晶的可能顯示內容。
圖2液晶顯示
3.2.1 欠壓指示
儀器具有欠壓符號（1），當電池電壓不足時，此標志顯示。
3.2.2 工作狀態測量值指示
儀器測量值包括主測量值（2），主測量值單位（3），溫度測量值（4）和副顯示（5）。根據儀器工作狀態的不同，其顯示內容也不同。儀器設有多種工作狀態，其內容顯示通過點亮某一光標提示。例如：儀器處于采用手動溫度pH測量狀態，則點亮光標“Measure”和“Manual T”。下表顯示儀器基本測量值顯示內容和狀態。
測量狀態 | 主測量值 | 主測量值單位 | 溫度測量值 |
pH測量狀態 | 12.01 | pH | 16.8℃ |
mV測量狀態 | －120 | mV | 22.5℃ |
3.2.3 模式狀態指示
儀器設有多種模式工作狀態，其顯示的內容及所表示的狀態列表如下。
工作狀態 | 顯示內容 | 解釋 |
模式狀態
| STD1 | 一點標定 |
STD2 | 二點標定 | |
K | 電極斜率值顯示 | |
ISO | 等電位點設定 | |
Manual T | 手動溫度設定 | |
VIEW | 查閱數據 | |
DEL | 刪除數據 |
3.3 鍵盤
在測量過程中，本pH計的操作控制僅僅通過面板上的六個鍵盤來實現。
圖3鍵盤
“背光”鍵：按住此鍵，則液晶處于背光顯示狀態。
“ON/OFF”鍵：儀器電源開關。
“模式/測量”鍵：用于儀器在測量和模式工作狀態的切換。當儀器處于測量狀態，按下此鍵，即進入模式工作狀態；當儀器處于模式狀態，按下此鍵，即退出模式工作狀態，進入測量狀態。此鍵還具有取消功能，當儀器在模式中某一確定狀態，可按此鍵取消當前您的操作。
“確認/打印”鍵：當儀器處于測量狀態時，按下此鍵，可以將當前儀器測量結果即時打��；當儀器處于模式狀態時，按下此鍵，可以進入某一確定狀態。
“▲/pH/mV”鍵：當儀器處于測量狀態時，按下此鍵，可以切換當前儀器pH/mV測量狀態；當儀器處于模式狀態時，按下此鍵，可以選擇模式或調節參數。
“▼/貯存”鍵：當儀器處于測量狀態時，按下此鍵，可以將當前儀器測量結果即時貯存；當儀器處于模式狀態時，按下此鍵，可以選擇模式或調節參數。
3.4 儀器后側面板
儀器側面板上僅有三個插座分別與電極和RS－232接口相連接。
圖4儀器后側面板
3.5 儀器部分配件、選配件及附件

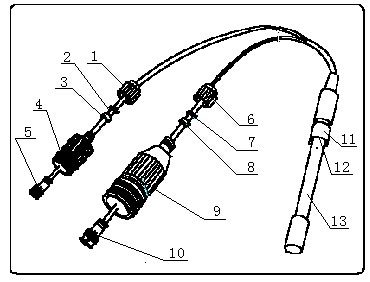

3.5.1 三復合電極系統（見圖5）
溫度接頭防水系統：（1）壓帽、（2）頂圈、（3）電纜密封圈、（4）測量密封套、（5）溫度電極插頭（Q6）
pH接頭防水系統： （6）壓帽、（7）頂圈、（8）電纜密封圈、 （9）測量密封套、（10）pH電極插頭（Q9）
三復合電極：（11）電極套、（12）氯化鉀加液孔、（13）膠皮護套
圖5 E-301-C復合電極
儀器具有IP65防護等級，電極系統由電極接頭防水密封系統和三復合電極組成。儀器的測量電極為三復合pH電極，內含溫度傳感器，引線端有2個接頭（溫度Q6接頭、pH Q9接頭）分別接入儀器相應的接口。由于電極有2個接頭，因此電極接頭防水密封系統包括溫度接頭防水系統和pH接頭防水系統。溫度接頭防水系統由壓帽（1）、頂圈（2）、電纜密封圈（3）、測量密封套（4）、溫度電極接頭Q6（5）組成；pH接頭防水系統由壓帽（6）、頂圈
（7）、電纜密封圈（8）、測量密封套（9）、pH電極接頭Q9（10）組成.
3.5.2 RS－232連接線
圖6 RS－232連接線
3.5.3 電極轉換器（選配件）
圖7 電極轉換器
4 儀器使用
4.1 初次使用
接下來的敘述將逐漸帶領您熟練地使用本儀器。
4.1.1 儀器連接
a) 電極系統的連接
為了保證儀器的IP65防護等級，儀器設計有相應的電極系統防水部件。按裝三復合電極時需先在儀器后側面板圖4（1）處拔去Q9短路插頭，插入圖5（10）pH電極插頭（Q9），依次裝上圖5（9）測量密封套圖、圖5（8）電纜密封套、圖5（7）頂圈、圖5（6）壓帽，pH接頭防水系統按裝完成。然后，在儀器后側面板圖4（2）插入圖5（5）溫度電極插頭（Q9），然后依次裝上圖5（4）測量密封套、圖5（3）電纜密封套、圖5（2）頂圈、圖5（1）壓帽，溫度接頭防水系統按裝完成。取下三復合電極時按照剛才按裝電極的相反順序依次取下電極系統的各配件。
b) RS－232通訊線的連接
若用戶欲配置TP―16型打印機（打印機的安裝見該產品使用說明書）打印或連接計算機通訊，則要將圖6（4）打印機連接線或圖6（2）計算機通訊連接線插入儀器的RS―232接口，若不接RS－232通訊線，需在圖4（3）處裝上相應測量密封套。
警告：儀器在未接電極的情況下，務必接好Q9短路插頭。
4.1.2 電源上電
本儀器采用4節AA堿性電池，當您第一次使用本儀器時請打開儀器機箱后面板電池蓋，將四節AA堿性電池按照機箱內指12
示的“＋”、“－”方向裝入機箱，蓋上電池蓋。電池裝好后，您可按下“ON/OFF”鍵，儀器液晶將全顯， 數秒后儀器自動進入pH測量工作狀態。
警告：當您長時間不使用本儀器時，請打開儀器后蓋，取出電池。
4.1.3 初次測量
取下電極前段的圖5（11）電極套，然后移動圖5（13）電極上部的膠皮護套，使氯化鉀加入圖5（12）液孔部分露出。用蒸餾水清洗電極。確定在開機的狀態下將電極插入緩沖溶液后，您就可以進行測量了。儀器在測量狀態下同時計算pH值和電極電位，您可以按“▲/pH/mV”鍵進行切換顯示。接下來您需要對電極進行標定以獲得精確的測量。
警告：第一次使用或長期停用的pH電極，在使用前必須在3mol/L氯化鉀溶液中浸泡24小時。
a) pH值測量
在pH測量狀態下，儀器顯示當前被測溶液的pH值和溫度值。若需對pH電極進行標定，則可按4.2進行操作。
警告：電極使用后，電極前端應用保護套封好，保護套內應放
少量氯化鉀補充液，以保持電極球泡的濕潤；同時請移動電極
上部的膠皮護套，遮住氯化鉀加液孔，以防氯化鉀溶液溢出。
b)電極電位(mV)值測量
在mV測量狀態下，儀器顯示當前的電極電位(mV)值和溫度值。
注意:用其它離子選擇性電極測量電極電位時,需配電極轉換器;
例如：用ORP電極可測量溶液中的氧化還原電位。
4.2 電極標定
為了獲得可靠的讀數，您必須在進行正式測量之前，用標準緩沖溶液對電極進行標定。您可以任意選擇五種pH緩沖溶液中的二種溶液進行標定，儀器可以自動識別。
儀器允許執行一點或兩點標定，在您為了獲得高測量精度的條件下，一定要采用二點標定。一點標定不能滿足高精度的要求。
4.2.1 一點標定
一點標定是只采用一種pH標準緩沖溶液對電極系統進定位，自動校準儀器的定位值。在測量精度要求不高的情況下，儀器以100%的斜率值作為pH復合電極的百分斜率，可采用此方法，簡化操作。操作步驟如下：
確定pH 復合電極與儀器已可靠連接，并將該電極用蒸餾水清洗干凈，放入pH標準緩沖溶液A中（規定的五種pH標準緩沖溶液中的任意一種）；
在儀器處于測量狀態下，按“模式/測量”鍵，儀器即進入模式選擇狀態，按“▲/pH/mV” 鍵或 “▼/貯存”鍵選擇“STD1”模式狀態，或儀器處于模式選擇狀態下，直接按“▲/pH/mV”鍵或 “▼/貯存”鍵選擇“STD1”，按“確認/打印”鍵儀器即進入一點標定工作狀態，此時，儀器顯示“STD1”以及當前測得pH值或溫度值，當顯示屏上的pH和溫度值讀數均趨于穩定后，按“確
認/打印”鍵，在完成標定后，儀器將以閃爍狀態顯示標定pH值。14
再按“確定/打印”鍵，儀器一點標定結束，自動進入“STD2”狀態。若用戶不需要進行二點標定，此時可按“模式/測量”鍵，取消二點標定，儀器進入pH測量狀態〔一點標定已成功，數據已存好〕。
注意：為了獲得較高的測量精度，用戶標定所用的pH標準緩沖溶液的值，愈接近被測溶液的pH值愈好。
4.2.2 二點標定
二點標定可以保證獲得pH的高測量精度。其含義是選用二種pH標準緩沖溶液對電極系統進行標定，測得pH復合電極的實際百分斜率和電位值。操作步驟如下：
在完成一點標定后（此時不需按“模式/測量”鍵，儀器自動進入二點標定狀態。或先按照4.2.1操作進行一點標定后，自動進入二點標定狀態。此時儀器顯示“STD2”以及當前測得pH值和溫度值。將電極取出重新用蒸餾水清洗干凈，放入pH標準緩沖溶液B中，當顯示屏上的pH和溫度值讀數均趨于穩定后，按下“確認/打印”鍵，儀器將以閃爍狀態顯示標定pH值。再按“確定/打印”鍵，儀器二點標定結束，進入電極斜率值顯示模式狀態，此時按“確定/打印”鍵，可查閱電極斜率值�；虬础澳Ｊ�/測量”鍵，進入pH測量狀態。若您在二點標定“STD2”狀態中，在按下“確認/打印”鍵之前，可以按“模式/測量”鍵取消“STD2”狀態進入pH測量狀態，此時只進行了一點標定。
注意：為保證測量精度，被測液pH值最好位于A、B二種緩沖溶液pH值內。
電極可能的斜率值解釋如下：
斜率％ | 解釋 |
（98～105）％ | 電極的性能最好 |
（94～97）％ | 較好的電極性能，這種特征的典型情況是電極 已使用過一段時間�？捎谜麴s水或適當清洗濟 清洗電極，然后重新標定。 |
（90～93）％ | 電極應該用蒸餾水或適當清洗濟清洗，然后重 新標定。 如果斜率仍然較低，請使用新緩沖溶液重新標定。 如果斜率仍然較低，請參考5.1.2 如果斜率仍然較低，電極可能已經老化，需要 購買新電極。 |
注意：儀器經過標定后得到的參數值關機后不會丟失。
4.3 增強的儀器功能
本儀器除了具備基本的測量功能外，還具有以下功能。在下面的章節中將詳細敘述這些功能及使用方法。
4.3.1 等電位點
本儀器可以用于測量純水、超純水和鍋爐水的pH值，您可以選擇適當?shù)牡入娢稽c(diǎn)來實現。
儀器處于測量狀態下，按下“模式/測量”鍵，儀器即進入模式選擇狀態，按“▲/pH/mV” 鍵或“▼/貯存”鍵選擇“ISO”或16
儀器處于模式選擇狀態下，直接按“▲/pH/mV”鍵或 “▼/貯存”鍵選擇“ISO”，按“確認/打印”鍵進入等電位點ISO設定狀態。
儀器有3個等電位點可選擇，即等電位點7.00pH、12.00pH、17.00pH。用戶可通過“▲/pH/mV”或“▼/貯存”鍵選用所需的等電位點，選擇好后，按“確認/打印”鍵，等電位點設置完畢，退出“ISO”狀態，進入模式選擇狀態。
若您在等電位點設置狀態中，在按下“確認/打印”鍵之前，可以按“模式/測量”鍵取消這一狀態，進入測量狀態（此時等電位點為前等電位設置值）。
注意：一般水溶液的pH測量選用等電位點7.00pH。
純水和超純水溶液的pH測量選用等電位點12.00pH。
測量含有氨的純水溶液的pH值選用等電位點17.00pH。
4.3.2 手動溫度設定
本儀器具有自動溫度補償和手動溫度補償兩種方式。當您接好溫度電極后，儀器采用自動溫度補償計算pH值；當您未接溫度電極，儀器采用手動溫度補償計算pH值。您可以在“Manual T”模式中設定溶液溫度。
儀器處于測量狀態下，按“模式/測量”鍵，儀器即進入模式選擇狀態，按“▲/pH/mV” 鍵或 “▼/貯存”鍵選擇“Manual T”模式；或儀器處于模式選擇狀態下，直接按“▲/pH/mV”鍵或 “▼/貯存”鍵選擇“Manual T”，按“確認/打印”鍵儀器即進入手動溫度設定功能。
此時，儀器顯示當前設定的溫度值，可以按“▲/pH/mV”鍵17
或 “▼/貯存”修改溫度值，修改為被測溶液實際溫度值后，按“確認/打印”鍵，則儀器完成手動溫度設定，自動退出“ManualT”狀態，進入模式選擇狀態。
4.3.3 貯存功能
儀器既可作為普通臺式儀器，又可用于現場測量、數據采集，數據貯存功能將方便您的操作，可以將當前測量結果貯存下來，以備查閱或上傳計算機分析。
儀器有二個存貯器。一個是pH測量工作狀態下，貯存測得pH的實驗數據。另一個是mV測量工作狀態下，貯存測得mV的實驗數據。兩組數據各100套。
當儀器處于pH或mV測量工作狀態時，按“▼/貯存”鍵，儀器顯示“SAVE”標志和在副顯示器上顯示貯存數據的序列號，表示儀器正在貯存數據。當儀器貯存完畢后，儀器將返回測量狀態。
注意：儀器貯存數據的序列號連接上一個數據的序列號，最多可貯存pH或mV測得的實驗數據各100套。若某一存貯器已存滿了100套實驗數據，再貯存實驗數據,儀器則自動重新從“No.0”開始貯存實驗數據，并保留其余數據。
4.3.4 刪除功能
在儀器處于測量狀態下，按“模式/測量”鍵，儀器即進入模式選擇狀態，按“▲/pH/mV”鍵或“▼/貯存”鍵選擇“DEL”模式，或儀器處于模式選擇狀態下，直接按“▲/pH/mV”鍵或“▼/貯存”鍵選擇“DEL” 模式，按“確認/打印”鍵，儀器即進入
刪除功能狀態。
18
此時，儀器顯示“Sure”，如果您確實要?jiǎng)h除數據，按“確認/打印”鍵，儀器副顯示器顯示“－－”，表示儀器正在刪除數據。當儀器刪除完畢，自動退出“DEL”狀態，進入模式選擇狀態。
當儀器顯示“Sure”時，在按下“確認/打印”鍵之前，可以按“模式/測量”鍵取消這一狀態，進入測量狀態。
警告：此種刪除功能是將儀器內貯存的pH或mV測量值全部刪除，請謹慎操作。當儀器處于pH測量功能時刪除pH數據，當儀器處于mV測量功能時刪除mV數據。
4.3.5 打印功能
本儀器可以作為實驗室常規分析設備，配有打印功能。儀器具有兩種打印功能，即時打印和貯存數據打印。
注意：打印開始前,請參照打印機說明書,將波特率設為9600。將打印機連接線圖6（4）插入RS－232接口內。
a)即時打印
即時打印是儀器處于測量工作狀態時，通過按鍵操作立即打印用戶認可的測量數據。
當儀器處于pH或mV測量工作狀態時，按“確認/打印”鍵，儀器左下部顯示“PRINT”，儀器將立即打印當前測得的pH或mV值，同時打印當前測得的溫度值。當打印完畢后，儀器將返回測量狀態。
pH測量時，即時打印格式： RESULT: 結果
T:26.1 溫度值
pH:9.00 pH值
mV測量時，即時打印格式： RESULT： 結果
T:23.2 溫度值
mV:988 mV值
b) 貯存數據打印
貯存數據打印可以將您事先貯存的數據結果打印記錄下來，以備記錄分析之用。
在儀器處于測量狀態下，按“模式/測量”鍵，儀器即進入模式選擇狀態，按“▲/pH/mV” 鍵或“▼/貯存”鍵選擇“VIEW” 模式，或儀器處于模式選擇狀態下，直接按“▲/pH/mV” 鍵或 “▼/貯存”鍵選擇“VIEW”模式，按“確認/打印”鍵儀器即進入查閱功能狀態。再按“確認/打印”鍵，此時，儀器顯示“PRINT”，表示儀器正在打印。當儀器打印完畢，自動進入模式選擇狀態。
pH數據打印格式： No.0 貯存pH數據編號
T:-3.2 溫度值
pH:3.77 pH值
No.1 貯存pH數據編號
T:25.0 溫度值
pH:6.87 pH值
No.2 貯存pH數據編號
T:100.2 溫度值
pH:13.77 pH值
mV數據打印格式： No.0 貯存mV數據編號
T:20.0 溫度值
mV:200 mV值
No.1 貯存mV數據編號
T:10.5 溫度值
mV:-1400 mV值
注意：如果存貯器內沒有貯存數據，儀器將副顯示器顯示“－－”。此顯示幾秒后，儀器自動進入模式選擇狀態。
4.3.6 查閱功能
查閱功能可以將儀器貯存的數據進行查閱、瀏覽。
在儀器處于測量狀態下，按“模式/測量”鍵，儀器即進入模式選擇狀態，按“▲/pH/mV” 鍵或 “▼/貯存”鍵選擇“VIEW”模式，或儀器處于模式選擇狀態下，直接按“▲/pH/mV”鍵或 “▼/貯存”鍵選擇“VIEW”，按“確認/打印”鍵儀器即進入查閱功能狀態。
此時，儀器副顯示器顯示貯存數據的序列號，主顯示器顯示相對應的測量數據。可以按“▲/pH/mV” 鍵或 “▼/貯存”鍵翻頁，滾動查閱已貯存的數據。按“確認/打印”鍵，儀器完成查閱功能，退出“VIEW”狀態，進入模式選擇狀態。
當儀器處于處于查閱狀態時，在按下“確認/打印”鍵之前，可以按“模式/測量”鍵取消這一狀態，進入測量狀態。
注意：如果存貯器內沒有貯存數據，儀器將副顯示器顯示“－－”。
4.3.7 電源管理
本儀器為便攜式儀器，采用四節AA堿性電池，為了節省電池消耗和方便用戶使用，儀器具有電池管理功能。
本儀器具有低電壓指示功能，當儀器檢測到電池能量不足時，會自動在液晶上顯示欠壓符號圖2（1），提示您更換電池。
注意：更換電池前請先關機，然后再更換電池。
4.3.8 通訊功能
本儀器配有RS－232接口，除了可接TP－16型打印機外，還可接計算機通訊。儀器配合本公司開發的雷磁數據采集軟件REXDC可以實現三種數據通訊的功能(具體市宜可與銷售部門聯系)。
在通訊開始前，請用RS－232通訊連接線將計算與儀器連接好，打開計算機，運行數據采集軟件。
注意：軟件的使用方法請參考本公司雷磁數據軟件REXDC使用說明書。
a)測量通訊
測量通訊是當儀器處于正常測量狀態下，計算機可以實時采集儀器測量的數據，并顯示在計算機上。
b)打印通訊
打印通訊是在儀器處于正常測量狀態下，計算機軟件在相應的設置條件下，用戶對于有用的測量數據，可以按鍵盤的“確認/打印”鍵，將當前儀器的測量結果（pH值、mV值、溫度值）上傳到計算機等待處理。
5 儀器的維護與維修
5.1 維護
5.1.1 電子單元維護
電子單元的輸入端(測量電極的插座)必須保持干燥清潔。儀器不用時，將Q9短路插頭插入插座，防止灰塵及水汽浸入。在環境濕度較高的場所使用時，應把電極插頭用干凈紗布擦干。
5.1.2 電極維護
電極避免長期浸在蒸餾水,蛋白質溶液和酸性氟化物溶液中; 避免與有機硅油接觸; 電極經長期使用后, 如發現斜率略有降低, 則可把電極下端浸泡在4％HF(氫氟酸)中3～5秒鐘, 用蒸餾水洗凈, 然后在0.1mol/L鹽酸溶液中浸泡, 使之更新。
5.2 維修
5.2.1 開機前檢查
開機前, 須檢查電池是否裝好。電極的連接須可靠,防止腐蝕性氣體侵襲。
5.2.2 開機后，儀器不工作或顯示屏不亮
應檢查電池接法是否正確，可更換電池使用。
5.2.3 儀器顯示的pH值不正常
應檢查復合電極插口是否接觸良好,電極內溶液是否充滿，若仍不能正常工作, 則可更換電極。
5.2.4 儀器不能打印數據
應檢查儀器工作是否正常，RS－232打印線是否接好，打印線是否連通，打印機是否工作正常。
5.2.5 儀器不能正常通訊
應檢查儀器工作是否正常，數據采集軟件設置是否正確，RS
－232通訊線是否接好，通訊線是否連通。
5.2.6 其它
若上述各種情況排除后, 儀器仍不能正常工作, 則與我廠維修部門聯系。
警告：玻璃電極的保質期為一年，出廠一年后，不管使用與否，其性能都會受到影響，應及時更換。
警告：儀器超過一年必須送計量部門或有資格的單位復檢，合格后方可使用。
6 儀器的成套性
6．1 PHBJ-260型便攜式pH計 1臺
6．2 E-301-C-型pH復合電極 1支
6．3 AA堿性電池 4節
6．4 附件一套，以隨機裝箱單為準
7 附錄
7.1 pH緩沖溶液的配制
7.1.1 pH1.67標準緩沖溶液
稱取GR四草酸氫鉀2.61g溶于1000ml重蒸餾水 中。
7.1.2 pH4.00標準緩沖溶液
稱取GR鄰苯二甲酸氫鉀10.12g溶于1000ml的重蒸餾水中。
7.1.3 pH6.86標準緩沖溶液
稱取GR磷酸二氫鉀3.388g、GR磷酸氫二鈉3.533g溶于1000ml的重蒸餾水中。
7.1.4 pH9.18標準緩沖溶液
稱取GR四硼酸鈉3.80g溶于1000ml的重蒸餾水中。
7.1.5 pH12.45標準緩沖溶液
將大于2g過量氫氧化鈣粉末加入盛有（約5～10g/L）重蒸餾水聚乙烯瓶中, 劇烈振蕩30min, 取清液使用。
注意：pH6.86和pH9.18標準緩沖溶液所用的蒸餾水必須用新蒸沸并冷卻的蒸餾水（不含CO2）配制。
7.2 緩沖溶液的pH值與溫度關系對照表
溫度(℃) | 草酸氫鉀 (0.05 mol/kg) | 鄰苯二甲酸氫鉀(0.05 mol/kg) | 磷酸鹽 (0.025 mol/kg) | 四硼酸鈉 (0.01 mol/kg) | 氫氧化鈣 (25℃飽和) |
0 | 1.666 | 4.000 | 6.984 | 9.464 | 13.423 |
5 | 1.668 | 3.998 | 6.951 | 9.395 | 13.207 |
10 | 1.670 | 3.997 | 6.923 | 9.332 | 13.003 |
15 | 1.672 | 3.998 | 6.900 | 9.276 | 12.810 |
20 | 1.675 | 4.001 | 6.881 | 9.225 | 12.627 |
25 | 1.679 | 4.005 | 6.865 | 9.180 | 12.454 |
30 | 1.683 | 4.011 | 6.853 | 9.139 | 12.289 |
35 | 1.688 | 4.018 | 6.844 | 9.102 | 12.133 |
40 | 1.694 | 4.027 | 6.838 | 9.068 | 11.984 |
45 | 1.700 | 4.039 | 6.836 | 9.040 | 11.841 |
50 | 1.707 | 4.050 | 6.833 | 9.011 | 11.705 |
55 | 1.715 | 4.065 | 6.835 | 8.986 | 11.574 |
60 | 1.723 | 4.080 | 6.836 | 8.962 | 11.449 |
