敬告用戶：
請在使用本儀器前，詳細閱讀本說明書。
儀器超過一年必須送計量部門或有資格的單位復檢，合格后方可使用。
玻璃電極的保質期為一年，出廠一年后，不管是否使用過，其性能都會受到影響，應及時更換。
第一次使用的pH電極或長期停用的pH電極，在使用前必須在3mol/L氯化鉀溶液中浸泡24小時。
目 錄
一、 概述
二、 儀器主要技術性能
三、 儀器結構
四、 儀器使用
五、 儀器的維護與維修
六、 儀器的成套性
七、 附錄
一、概述
PHSJ－3F型實驗室pH 計是一臺智能型的實驗室常規分析測量器，它適用于醫藥、環保、高等院校和科研單位的化驗室測量水溶液中pH值，也可用于測量各種離子選擇電極的電極電位和溶液溫度。
儀器特點：
•儀器按照GLP操作規范設計，具有時鐘功能、自動和手動溫度補償、自動校準、自動計算電極的百分斜率和零電位值、自診斷和斷電保護等功能。
•儀器對測量結果可以貯存、刪除、查閱、打印。儀器最多可貯存200套測量的實驗數據，并提供多種打印模式供用戶選擇。
•在(0.0～60.0)℃溫度范圍內，用戶可選擇五種pH緩沖溶液對儀器進行一點或二點標定。用戶通過調節等電位點，可以測量純水、超純水和鍋爐水的pH值，這樣，儀器可以廣泛地滿足用戶的需求。
•儀器帶有RS－232接口，可接TP－16型打印機打印測量結果或與計算機通訊。
二、儀器主要技術性能
1 儀器級別：0.01級
2 測量范圍：(0.00～14.00)pH
電子單元測量范圍：pH：(-2.00～20.00)pH
mV：(-1999～1999)mV
溫度：(-5.0～135.0)℃
3 分辨率 pH：0.01pH
mV：1mV
溫度：0.1℃
4 電子單元基本誤差 pH：0.01pH1個字
mV：0.1%FS
溫度：0.3℃
5 自動和手動溫度補償范圍：(0.0～135.0)℃
6 標定方式：在(0.0～60.0)℃溫度范圍內，一點或二點自動標定
7 用于校準儀器的五種標準緩沖溶液(25.0℃)：
0.05mol/L 草酸氫鉀 1.67pH
0.05mol/L 磷苯二甲酸氫鉀 4.00pH
0.025mol/L 混合磷酸鹽 6.86pH
0.01mol/L 硼砂 9.18pH
飽和氫氧化鈣 12.45pH
8 儀器正常工作條件：環境溫度：(5～35)℃；相對濕度：不大于80％
供電電源： 直流通用電源(9V DC，500mA)
除地磁場外，周圍無電磁場干擾
9 外形尺寸：290×200×75(長×寬×高)
10 重量：約1kg
三、儀器結構

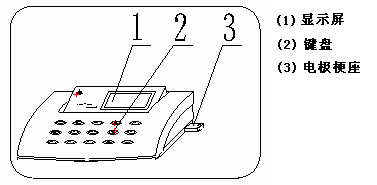

1 儀器正面圖

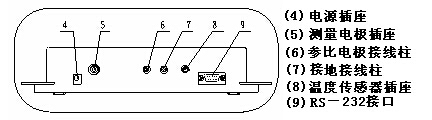

2 儀器后面板

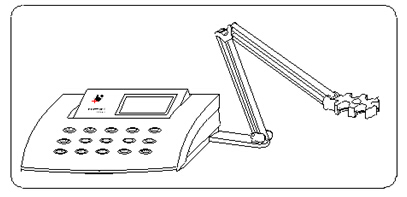

3 儀器配件

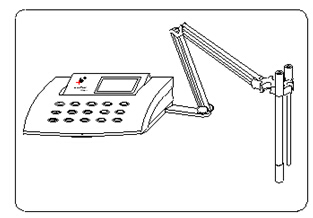

（10）多功能電極架
四、儀器使用
1 儀器安裝

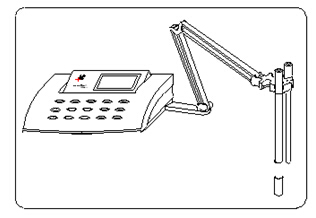

a. 多功能電極架（10）插入電極梗座（3）內。

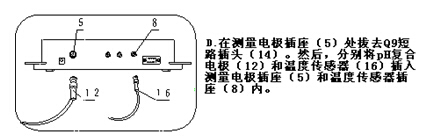

b.pH復合電極（12）和溫度傳感器（16）夾在多功能電極架（10）上。
c.拉下pH復合電極（12）前端的電極套（13）。
e. 用蒸餾水清洗復合電極，清洗后用濾紙吸干電極底部的水份。然后將復合電極和溫度傳感器浸入被測溶液中。

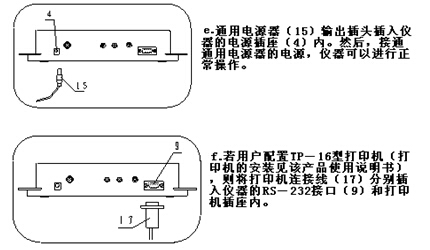

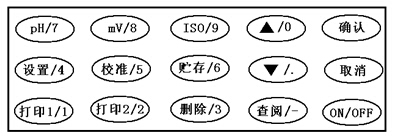

2 鍵盤
3 儀器功能介紹
儀器有五種工作狀態。即pH測量、mV測量、設置參數、電極標定和等電位點選擇。儀器各工作狀態可通過相應的鍵進行切換。11
儀器在pH或mV測量狀態下，有打印、貯存、刪除和查閱功能。
4 開機
按下“ON/OFF”鍵，儀器自動進入pH測量狀態。儀器顯示如下界面：
5 參數設置
當儀器處于pH或mV測量狀態下，按下“設置”鍵，儀器即進入“設置參數”狀態。顯示界面如下：
儀器可以設置日期、手動溫度、測量方式、打印方式、操作者編號和標定間隔時間等參數。用戶通過“▲”或“▼”鍵移動光標“▶”指向所需設置的參數項，按“確定”鍵，則對選中的參數項進行設置。如按“取消”鍵，儀器退出設置參數狀態，進入pH或mV測量狀態。
日期設置
當光標“▶”指日期設置參數項時，按“確定”鍵，儀器顯示如上。用戶通過“▲”或“▼”鍵移動光標“——”，通過“數字”鍵對所需要修改“年、月、日、時、分、秒”項進行修改。然后，按“確定”鍵予以確認。日期修改完畢，按“取消”鍵退出日期設置狀態，儀器進入設置參數狀態。
•手動溫度設置
當光標“▶”指手動溫度設置參數項時，按“確定”鍵，儀器顯示如上。通過“數字”鍵設置手動溫度值。然后，按“確定”鍵予以確認，設置完畢，按“取消”鍵退出手動溫度設置狀態，儀器進入設置參數狀態。手動溫度設置范圍(0.0～135.0)℃。
測量方式設置
當光標“▶”指測量方式設置參數項時，按“確定”鍵，儀器顯示如下。用戶通過“▲”或“▼”鍵移動光標“▶”指向所需測量方式。
若設定連續測量方式，按“確定”鍵予以確認，儀器自動退出測量方式設置狀態。
若設定定時測量方式，按“確定”鍵，儀器進入定時設置，通過“數字”鍵設置定時值，定時范圍(1～60)分鐘。再按“確定”鍵予以確認，儀器自動退出測量方式設置狀態。
若設定平衡測量方式，按“確定”鍵，儀器進入平衡設置，通過“數字”鍵設置平衡值，平衡范圍(1～5)mV。再按“確定”鍵予以確認，儀器自動退出測量方式設置狀態。
•打印方式設置
當光標“▶”指打印方式設置參數項時，按“確定”鍵，儀器顯示如下。用戶通過“▲”或“▼”鍵移動光標“▶”指向所需打印方式。再按“確定”鍵予以確認，儀器自動退出打印方式設置狀態。
•操作者編號設置
當光標“▶”指操作者編號設置參數項時，按“確定”鍵，儀器顯示如下。用戶通過“數字”鍵設置操作者編號，編號范圍(0～9)。再按“確定”鍵予以確認，儀器自動退出操作者編號設置狀態。
•標定間隔時間設置
當光標“▶”指標定間隔時間設置參數項時，按“確定”鍵，儀器顯示如下。用戶通過“數字”鍵設置所需的標定間隔時間，標定間隔時間設置范圍(0～240)小時。再按“確定”鍵予以確認，設置完畢，按“取消”鍵退出標定間隔時間設置狀態，儀器進入設置參數狀態。
6 等電位點
儀器處于任何工作狀態下，按下“ISO”鍵，儀器即進入“等電位點”選擇工作狀態。儀器設有3個等電位點，即等電位點7.00pH、12.00pH、17.00pH。用戶可通過“▲”或“▼”鍵選用所需的等電位點。
一般水溶液的pH測量選用等電位點7.00pH。
純水和超純水溶液的pH測量選用等電位點12.00pH。
測量含有氨水溶液的pH值選用等電位點17.00pH。
此時，pH、mV和校準鍵均有效。如按下其中某一鍵，則儀器進入相應的工作狀態。
7 電極標定
•一點標定
一點標定含義是只采用一種pH標準緩沖溶液對電極系統進行定，用于自動校準儀器的定位值。儀器把pH復合電極的百分斜率作為100％，在測量精度要求不高的情況下，可采用此方法，簡化操作。操作步驟如下：
a 將pH 復合電極插入儀器的測量電極插座內，并將該電極用蒸餾水清洗干凈，放入pH標準緩沖溶液A中（規定的五種pH標準緩沖溶液中的任意一種）。
b 在儀器處于任何工作狀態下，按“校準”鍵，儀器即進入“標定1”工作狀態，此時，儀器顯示“標定1”以及當前測得pH值和溫度值。
c 當顯示屏上的pH值讀數趨于穩定后，按“確認”鍵，儀器顯示“標定1結束”以及pH值、E0值和斜率值，說明儀器已完成一點標定。
此時，pH、mV和校準鍵均有效。如按下其中某一鍵，則儀器進入相應的工作狀態。
•二點標定
二點標定是為了提高pH的測量精度。其含義是選用二種pH標準緩沖溶液對電極系統進行標定，測得pH復合電極的實際百分斜率和定位值。操作步驟如下：
a 在完成一點標定后，將電極取出重新用蒸餾水清洗干凈，放入pH標準緩沖溶液B中。
b 再按“校準”鍵，使儀器進入“標定2”工作狀態，儀器顯示“標定2” 以及當前的pH值和溫度值。
c 當顯示屏上的pH值讀數趨于穩定后，按下“確認”鍵，儀器顯示“標定2結束”以及pH值、E0值和斜率值，說明儀器已完成二點標定。
此時，pH、mV鍵均有效。如按下其中某一鍵，則儀器進入相應的工作狀態。
注：儀器經過標定后得到的參數值關機后不會丟失。
8 pH值測量
開機，如用戶不需對pH復合電極進行校準，則儀器自動進入pH設置的測量方式工作狀態，儀器顯示當前溶液的pH值、溫度值以及電極的百分斜率。若需對pH電極進行標定，則可按本節中“電極標定”進行操作，然后再按“pH”鍵，儀器進入pH設置的測量方式工作狀態。
若pH設置連續測量工作狀態，則儀器進行連續采樣測量。
若pH設置定時測量工作狀態，當儀器連續測量的時間到達設置定時時間，“定時測量”光標不停閃爍，則儀器停止采樣測量并保持當前測量數據。此時，按其他功能鍵后，再按“pH”鍵儀器重新計時測量。
若pH設置平衡測量工作狀態，當儀器連續測量的電位值到達設置電位值，“平衡測量”光標不停閃爍，則儀器停止采樣測量并保持當前測量數據。此時，按其他功能鍵后，再按“pH”鍵儀器重新測量。
注：當儀器顯示屏左下角顯示Err 1時，說明斜率值超出（85%～110%）當儀器顯示屏左下角顯示Err 2 時，說明E0值超出（0.01pH）當儀器顯示屏左下角顯示Note 1 時，說明超出設定標定間隔時間
9 電極電位(mV)值測量
不論儀器處于何種工作狀態，按“mV”鍵，儀器即進入mV設置的測量方式工作狀態，此時儀器顯示當前的電極電位(mV)值和溫度值。其測量方式工作狀態的功能與pH相同。
10 溫度測量
當儀器處于“pH”或“mV”測量工作狀態時，儀器接入溫度傳感器時，儀器顯示為測得溶液的溫度值“XX.X℃（ATC）。儀器不接入溫度傳感器時，儀器顯示設置手動溫度值“XX.X℃（MTC）。
11 貯存功能
當儀器處于pH或mV測量工作狀態時，按“貯存”鍵，儀器顯示“順序號”和“貯存”，并將儀器在當前測量工作狀態下測得實驗數據貯存到存貯器內，貯存完畢，儀器自動返回當前測量工作狀態。
注：儀器貯存的順序號連接上一次貯存的序列號，最多可貯存測得的實驗數據200套。若存貯器已存滿了200套實驗數據，再貯存實驗數據，儀器則自動刪除該存貯器內的全部實驗數據，重新從“No.1”開始貯存實驗數據。
12 刪除功能
當儀器處于pH或mV測量工作狀態時，按“刪除”鍵，儀器顯示“數據全部刪除？”，再按“確認”鍵，儀器顯示“刪除...”，并將刪除儀器在當前測量工作狀態下的存貯器內全部實驗數據。刪除完畢，儀器自動返回當前測量工作狀態。若誤按“刪除”鍵，則可按“取消”鍵，儀器也自動返回當前測量工作狀態。
若要刪除存貯器內某一組實驗數據，則參照本節中“查閱功能”進行操作。
13 打印功能。
打印開始前,請參照打印機說明書,將波特率設為2400。將打印機連接線插入RS－232接口內。
•即時打印
當儀器處于pH或mV測量工作狀態時，按“打印1”鍵，儀器顯示“打印...”，并打印儀器在當前測量工作狀態下測得的實驗數據，打印完畢，儀器自動返回當前測量工作狀態。
即時打印格式： 08/02/01
10:08:30
pH：9.00
mV：988
MTC：26.1
•打印存貯器內的數據
當儀器處于pH或mV測量工作狀態時，按“打印2”鍵，儀器顯示如下。用戶通過“▲”或“▼”鍵移動光標“▶”指向所需打印，再按“確定”鍵予以確認。若誤按“打印2”鍵，則可按“取消”鍵，儀器自動返回當前測量工作狀態。
若選擇“部分打印”，用戶通過“數字”鍵設置打印起始日期和結束日期，設置完畢。按“確定”鍵，儀器進入打印工作狀態，打印完畢，儀器自動返回當前測量工作狀態。
若用戶只設置打印起始日期，按“確定”鍵，儀器只打印起始日期這一組實驗數據。
若選擇“全部打印”，按“確定”鍵，儀器打印存貯器內的所有實驗數據，打印完畢，儀器自動返回當前測量工作狀態。
若誤按“打印2”鍵，則可按“取消”鍵，儀器自動返回當前測量工作狀態。
一般打印格式： No.1
--------------------
08/02/01
10:08:30
pH：4.00
mV：177
MTC：25.1
---------------------
No.2
--------------------
08/02/07
15:38:08
pH：6.44
mV：-17
ATC：25.1
---------------------
No.3
--------------------
08/02/14
09:09:20
pH:14.74
mV：-507
ATC：25.0
---------------------
GLP打印格式： No.1
--------------------
08/02/21
09:09:20
pH:14.74
mV：-507
ATC：25.0
ISO:17.00pH
K:100.0%
E0:-49mV
Operator:3
---------------------
No.2
--------------------
08/02/22
09:17:36
pH: 5.77
mV： 24
ATC：24.8
ISO:12.00pH
K:99.8%
E0:-6mV
Operator:8
---------------------
注：如果存貯器內沒有貯存數據，儀器將顯示“數據沒有貯存數據！”。按“取消”鍵，儀器自動返回當前測量工作狀態。
14 查閱功能
當儀器處于pH或mV測量工作狀態時，按“查閱”鍵，儀器即進入查閱功能，通過按“▲”和“▼”鍵，可查閱當前測量工作狀態下存貯器內的全部實驗據。若要退出查閱功能，按“取消”鍵，儀器自動返回當前測量工作狀態。
如果用戶發現存貯的某個實驗數據組確實無用，則按“刪除”鍵，儀器提示是否刪除，用戶按“確認”鍵，即可刪除此數據。但是，數據一旦被刪除就不能再恢復，望用戶切記。如用戶誤按“刪除”鍵，則按“取消”鍵，儀器自動返回查閱功能。
注：如果存貯器內沒有貯存數據，儀器將顯示“沒有貯存數據！”。按“取消”鍵，儀器自動返回當前測量工作狀態。
五、儀器的維護與維修
1 維護
•儀器的輸入端(測量電極的插座)必須保持干燥清潔。儀器不用時，將Q9 短路插頭插入插座，防止灰塵及水汽浸入。在環境濕度較高的場所使用 時，應把電極插頭用干凈紗布擦干。
•電極避免長期浸在蒸餾水,蛋白質溶液和酸性氟化物溶液中; 避免與有機 硅油接觸; 電極經長期使用后, 如發現斜率略有降低, 則可把電極下端 浸泡在4％HF(氫氟酸)中3～5秒鐘, 用蒸餾水洗凈, 然后在0.1mol/L鹽酸溶液中浸泡, 使之復新。
2 維修
•開機前, 須檢查電源是否接妥, 應保證儀器良好接地。電極的連接須可 靠,防止腐蝕性氣體侵襲。
•接通電源后, 若顯示屏不亮, 應檢查電源器是否有電壓輸出。
•若儀器顯示的pH值不正常, 應檢查復合電極插口是否接觸良好,電極內 溶液是否充滿，若仍不能正常工作, 則可更換電極。
•若上述各種情況排除后, 儀器仍不能正常工作, 則與我廠有關部門聯系。
六、 儀器的成套性
1 PHSJ―3F型實驗室pH計電子單元 1臺

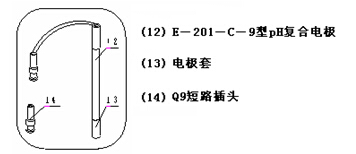

2 E―201―C―9型pH復合電極 1支

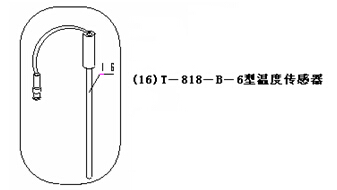

3 T―818―B―6型溫度傳感器 1支
4 直流通用電源器（9V DC,500mA）
注：電源插頭：中心(＋)，外殼(－) 1臺
5 附件一套，以隨機裝箱單為準
七、附 錄
附錄1 pH緩沖溶液的配制
1 pH1.67標準緩沖溶液：稱取GR四草酸氫鉀2.61g溶于1000ml重蒸餾水中。
2 pH4.00標準緩沖溶液: 稱取GR磷苯二甲酸氫鉀10.21g溶于1000ml的重蒸餾水中。
3 pH6.86標準緩沖溶液: 稱取GR磷酸二氫鉀3.4g、GR磷酸氫二鈉3.55g溶于1000ml的重蒸餾水中。
4 pH9.18標準緩沖溶液: 稱取GR硼酸鈉3.81g溶于1000ml的重蒸餾水中。
5 pH12.45標準緩沖溶液：將大于2g過量氫氧化鈣粉末加入盛有（約5～10g/L）重蒸餾水聚乙烯瓶中, 劇烈振蕩30min, 取清液使用。
附錄2 緩沖溶液的pH值與溫度關系對照表
溫度(℃) | 草酸氫鉀 (0.05 mol/Kg) | 磷苯二甲酸氫鉀 (0.05 mol/Kg) | 磷酸鹽 (0.025 mol/Kg) | 硼酸鈉 (0.01 mol/Kg) | 氫氧化鈣 (25℃飽和) |
0 | 1.666 | 4.000 | 6.984 | 9.464 | 13.423 |
5 | 1.668 | 3.998 | 6.951 | 9.395 | 13.207 |
10 | 1.670 | 3.997 | 6.923 | 9.332 | 13.003 |
15 | 1.672 | 3.998 | 6.900 | 9.276 | 12.810 |
20 | 1.675 | 4.001 | 6.881 | 9.225 | 12.627 |
25 | 1.679 | 4.005 | 6.865 | 9.180 | 12.454 |
30 | 1.683 | 4.011 | 6.853 | 9.139 | 12.289 |
35 | 1.688 | 4.018 | 6.844 | 9.102 | 12.133 |
37 |
| 4.022 | 6.841 | 9.088 |
|
40 | 1.694 | 4.027 | 6.838 | 9.068 | 11.984 |
45 | 1.700 | 4.039 | 6.836 | 9.040 | 11.841 |
50 | 1.707 | 4.050 | 6.833 | 9.011 | 11.705 |
55 | 1.715 | 4.065 | 6.835 | 8.986 | 11.574 |
60 | 1.723 | 4.080 | 6.836 | 8.962 | 11.449 |
